Apa Itu Ultrasonik Tukang Las

Konfigurasi dasar tukang las ultrasonik

Mesin las spot ultrasonik terutama terdiri dari komponen utama seperti sistem transduser, bingkai, generator ultrasonik dan kepala. Konfigurasi subdivisi adalah:

Sistem transduser: terdiri dari transduser, penguat menengah, dan konsentrator (kepala alat).

Rak: Rangka berfungsi sebagai dasar untuk seluruh peralatan, dengan kepala bagian atas, bagian bawah untuk komponen pneumatik, dan bagian kanan bawah untuk daya kontrol.

Generator ultrasonik: Generator ultrasonik menghasilkan transduser pasokan energi ultrasonik 20 KHz / 28 KHz / 35 Khz / 40 KHz. Generator ultrasonik memiliki fungsi pelacakan frekuensi otomatis dan kelebihan beban. Panel generator memiliki tampilan digital, sakelar daya, tombol pengukuran frekuensi, uji pneumatik, lampu indikator, dan indikasi daya.

Sakelar daya: Memotong atau menghidupkan daya di bagian belakang kotak kontrol.

Indikator daya: Ketika lampu menyala, ini menunjukkan bahwa catu daya tukang las ultrasonik normal.

Tombol pengukuran frekuensi: Ganti kepala pengelasan.

Uji pneumatik: Kepala pengelasan diratakan.

Soket daya: keluaran AC 220V / 50KHZ

10A pemegang sekering: untuk transduser

Indikator kerja: Mengindikasikan bahwa tukang las spot ultrasonik berfungsi dengan baik.

Indikator kesalahan output: Ketika dihidupkan, ini menunjukkan bahwa output kelebihan arus, secara otomatis dilindungi, dan tidak ada output daya.

Pengelasan, waktu tahan, daya keluaran, preload: sama dengan pengaturan tombol panel.

Soket Keluaran: Untuk transduser, karena warna dari dua inti kabel dan inti steker berbeda, generator akan rusak jika salah, sehingga pengguna tidak diperbolehkan untuk menggantinya.

Tiang pembumian: Karena tegangan tinggi dalam sistem, terminal harus dihubungkan ke kabel pembumian untuk memastikan penggunaan generator yang aman.

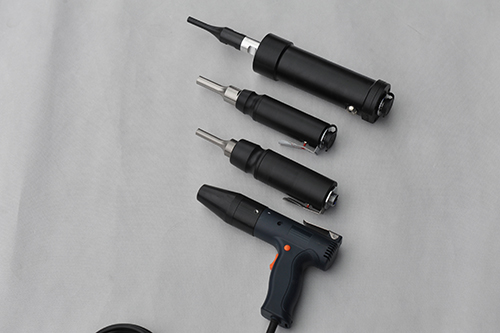

Handpiece: Kepala mesin memiliki fungsi pendukung tetap pada sistem konversi energi, dan dilengkapi dengan perangkat pengepres, perangkat konduktif, struktur batas atas dan sejenisnya.
